雙保持式電磁鐵

1.雙保持式電磁鐵的工作原理：

雙保持式電磁鐵同樣也使用了永磁鐵。

且雙邊都有保持力，它的工作原理與單保持式電磁鐵是相似的。

當線圈被通電后,可動向固定A方向移動,并最終停止在固定A位置。

而當電源切斷之后,可動仍然保持在固定A的地方,如果要使可動返回,必須施加反向電壓,可動向固定B方向移動,而當電源切斷之后,并最終停止在固定B位置

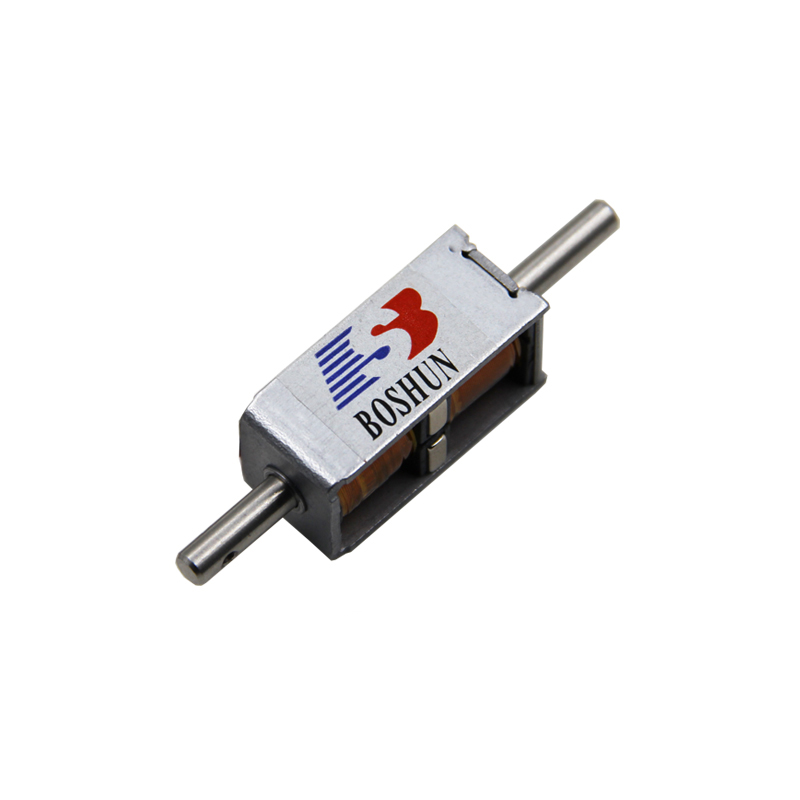

2.雙保持式電磁鐵示例：

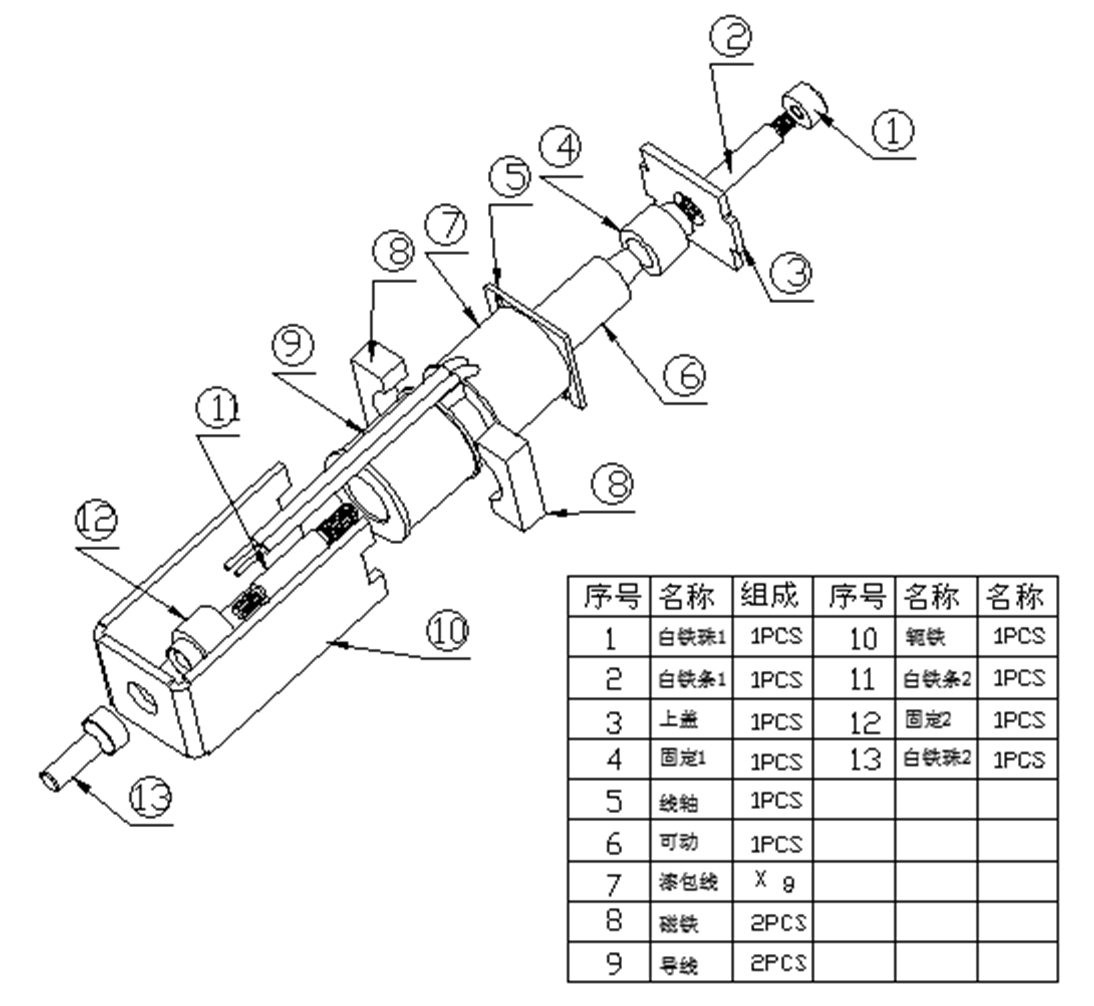

3.雙保持式電磁鐵組成圖：

4.雙保持式電磁鐵定義：

未通電時推出（拉出）鐵芯所需要的力量 ，這里分左邊保持力和右邊保持力。

這個保持力與線圈電阻，繞線圈數沒有關系，與永磁鐵磁性大小及可動鐵芯與固定鐵芯錐度配合有關系最大，當然還有其它因素。

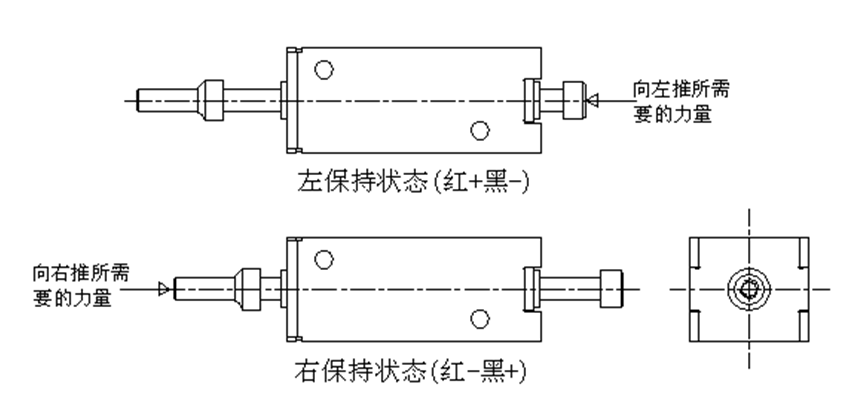

5.雙保持式電磁鐵保持力測試圖：

6.雙保持式電磁鐵出線方式（選線）：

兩根線：引線兩根一搬為紅黑線，紅色接正，黑色接負吸合，反之紅色接負黑色接正彈出。

三根線：引線三根一搬為紅黑白，紅色為公共端，當紅色接正時黑色接負吸合，白色接負時彈出

選兩線：

優點1.成本少了一根線，同時繞線時若三線要雙線合并繞線，兩線的就單根繞線，節約了繞線時間和接線時間以及后面的測試時間。

優點2.兩線的比三線的可繞空間大，溫升和推拉力會比三線的更大，三線的可繞空間只有兩線的一半

7.雙保持式電磁鐵命名：
