電磁鐵的磁場分布

電磁鐵的磁場分布集中在固定鐵芯上，鐵芯上下方分為正負極，磁性力量在上下兩面，左右的磁吸力較小，間隔后磁吸力大幅度降低。

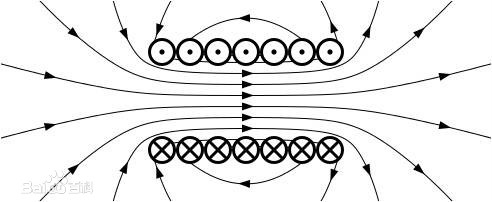

電磁鐵的磁場分布圖

我們可以參考永磁鐵的磁場分布來進行分析，左右兩端磁極部分磁場集中，中心部分磁場較少，永磁鐵的磁場擴散力較強，隔空隔物吸力較強。

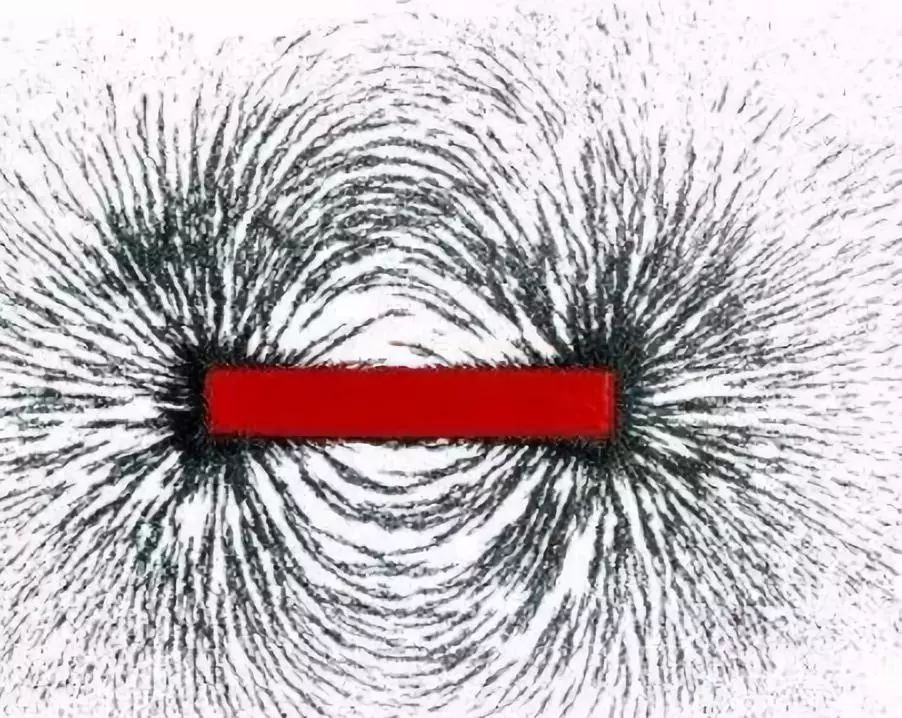

永磁鐵磁場分布圖

電磁鐵的磁場是通電后產生的人工制造的磁場，斷電后磁場消失，這種磁場一般設計在工業吸盤電磁鐵上，通過電磁鐵來搬運一些導磁體或導磁件方便很多。電磁鐵通電時需要百分百面積接觸吸附的物體上。接觸面不均勻，吸附力不均勻磁吸力下降嚴重。由于吸附面只有表明平行面有磁吸力，間隔吸附力1mm后原始的磁吸力下降75%左右。（間隔或凹凸不平時吸合較重物體可能無法吸起來）
